Bagaimanakah Transformer Pengasingan Jenis Kering 150KVA Boleh Meningkatkan Pengagihan Kuasa yang Selamat dan Fleksibel

Ringkasan Artikel:Transformer yang dipilih dengan betul boleh membuat perbezaan besar dalam keselamatan pengagihan kuasa, penukaran voltan, keserasian peralatan dan kebolehpercayaan tapak. TheTransformer Pengasingan Jenis Kering 150KVAdaripadaGUANGBIANdireka bentuk untuk aplikasi yang memerlukan pengasingan elektrik dan pengedaran voltan rendah, dengan input 480V, keluaran fasa tunggal 400V dan tiga fasa 230V, belitan tembaga penuh, sambungan Delta-Star, penutup keluli tahan karat IP43, penyejukan kipas automatik dan perlindungan MCCB. Artikel ini menerangkan konfigurasinya, prinsip kerja, senario aplikasi, pertimbangan teknikal dan faktor pemilihan untuk projek perindustrian dan pembinaan.

Jadual Kandungan

1. Apakah itu Transformer Pengasingan Jenis Kering 150KVA?
2. Apakah Spesifikasi Teknikal Utama?
3. Apakah Kelebihan Yang Ditawarkan Transformer Ini?
4. Di Mana Ia Boleh Digunakan?
5. Bagaimana Anda Harus Memilih Konfigurasi yang Betul?
6. Bagaimana Ia Berbanding Dengan Pilihan Transformer Lain?
7. Bagaimana Ia Dikilangkan dan Diuji?
8. Soalan Lazim
9. Perlukan Penyelesaian Transformer Tersuai?

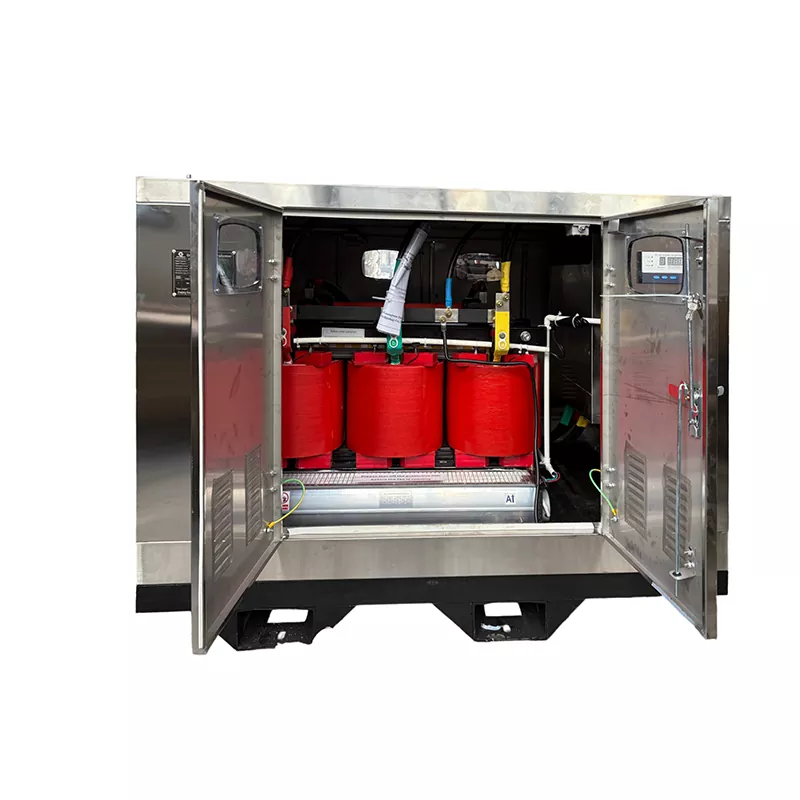

Apakah itu Transformer Pengasingan Jenis Kering 150KVA?

Transformer pengasingan jenis kering 150KVA ialah pengubah tiga fasa yang direka untuk menyediakan pengasingan elektrik sambil menukar kuasa masuk kepada tahap pengagihan voltan rendah yang diperlukan. Tidak seperti transformer tenggelam minyak, reka bentuk jenis kering menggunakan penebat pepejal dan susunan penyejukan berasaskan udara berbanding minyak penebat, menjadikannya sangat sesuai untuk pemasangan dalaman dan persekitaran perindustrian atau pembinaan terpilih.

Konfigurasi GUANGBIAN menggunakan aInput voltan talian 480Vdan menyediakanOutput fasa tunggal 400V tiga fasa dan 230V. Sambungan penggulungan Delta-Star (Δ-Y) membolehkan bahagian kedua menyediakan titik neutral untuk pengedaran fasa tunggal sambil menyokong beban tiga fasa.

Dengan kapasiti berkadar 150 kVA, pengubah boleh melayani campuran jentera dan beban elektrik tambahan apabila permintaan sebenar tapak, arus permulaan, faktor kuasa, faktor beban, dan operasi serentak telah dikira dengan betul.

Apakah Spesifikasi Teknikal Utama?

Memahami konfigurasi elektrik sebelum membeli pengubah adalah penting kerana voltan, kekerapan, susunan fasa, perlindungan kepungan, bahan penggulungan dan kaedah penyejukan semuanya mempengaruhi keserasian sistem.

Konfigurasi ini amat praktikal apabila satu sumber kuasa perlu menyokong kedua-dua jentera tiga fasa dan peralatan tambahan satu fasa. Walau bagaimanapun, kapasiti plat nama tidak boleh dianggap sebagai petunjuk bahawa setiap peranti yang disambungkan boleh beroperasi pada kuasa berkadar penuh secara serentak.

Apakah Kelebihan Yang Ditawarkan Transformer Ini?

Pengasingan Elektrik untuk Beban Hilir

Pengasingan memisahkan litar elektrik primer dan sekunder melalui gandingan transformer. Susunan ini boleh membantu mewujudkan sistem kuasa hiliran terkawal dan berguna dalam aplikasi di mana pengasingan elektrik adalah sebahagian daripada reka bentuk pengedaran keseluruhan.

Pengagihan 400V dan 230V yang fleksibel

Konfigurasi sekunder Delta-Star menyediakan kedua-dua kemungkinan pengedaran tiga fasa dan satu fasa. Kuasa 400V tiga fasa boleh menyokong peralatan seperti pam, kren, mesin kimpalan, pembancuh konkrit dan jentera perindustrian lain, manakala kuasa 230V boleh menyediakan pencahayaan, peralatan pejabat, alat mudah alih, unit penyaman udara dan beban tambahan.

Penggulungan Tembaga Penuh

Transformer menggunakan belitan kuprum penuh. Kuprum mempunyai kerintangan elektrik yang agak rendah, dan konduktor kuprum yang direka bentuk dengan betul boleh membantu mengawal kehilangan belitan. Prestasi terma sebenar masih bergantung pada saiz konduktor, reka bentuk pengubah, suhu ambien, sistem penebat, pengudaraan dan keadaan pemuatan.

Pengurusan Penyejukan Automatik

Penderia suhu memantau keadaan penggulungan. Apabila suhu pratetap dicapai, kipas automatik mula meningkatkan pelesapan haba. Pendekatan ini berguna untuk aplikasi di mana beban elektrik turun naik atau suhu operasi boleh menjadi dinaikkan.

Perlindungan MCCB Bersepadu

Pemutus Litar Kes Beracuan disediakan pada sisi masuk dan keluar. Pemutus ini boleh memberikan perlindungan dan pengasingan litar tambahan, manakala penarafan akhir mereka harus dipilih mengikut saiz kabel, beban bersambung, arus yang dijangkakan dan keperluan penyelarasan perlindungan projek.

Di Mana Ia Boleh Digunakan?

Kapasiti 150 kVA sesuai untuk banyak aplikasi pengedaran elektrik berskala sederhana apabila beban yang dikira berada dalam had reka bentuk pengubah.

• Tapak pembinaan:Membekalkan kuasa sementara kepada kren, pembancuh, pam, peralatan kimpalan, lampu dan pejabat tapak.
• Kemudahan industri:Menyokong jentera pengeluaran bersama-sama dengan beban elektrik fasa tunggal tambahan.
• Kemudahan komersial:Menyediakan pengagihan voltan rendah terpencil di mana reka bentuk elektrik memerlukannya.
• Sistem kuasa sementara:Boleh disepadukan ke dalam susunan pengagihan kuasa berasaskan projek.
• Pemasangan beban campuran:Menyokong kedua-dua jentera tiga fasa dan peralatan fasa tunggal 230V daripada sistem sekunder yang sama.

Untuk projek pembinaan, konfigurasi projek Arab Saudi yang dibekalkan oleh GUANGBIAN menunjukkan cara kepungan keluli tahan karat, sambungan Delta-Star, penyejukan kipas automatik, belitan tembaga dan MCCB tambahan boleh disepadukan ke dalam reka bentuk pengubah khusus projek.

Bagaimana Anda Harus Memilih Konfigurasi yang Betul?

Memilih transformer harus bermula dengan sistem elektrik dan bukannya hanya memilih penarafan kVA. Semakan teknikal yang lengkap harus meliputi faktor-faktor berikut:

1. Kira permintaan maksimum:Kenal pasti beban pengendalian sebenar dan bukannya menambah hanya penarafan papan nama bagi setiap peranti yang disambungkan.
2. Periksa arus permulaan motor:Motor, pemampat, pam dan beban induktif lain mungkin memerlukan arus yang jauh lebih tinggi semasa permulaan.
3. Sahkan voltan masukan:Sahkan bahawa voltan primer sepadan dengan bekalan elektrik yang ada.
4. Sahkan keperluan output:Tentukan sama ada projek memerlukan 400V tiga fasa, 230V fasa tunggal atau kombinasi voltan lain.
5. Sahkan kekerapan:Sahkan sama ada pemasangan beroperasi pada 50 Hz atau 60 Hz.
6. Semak keadaan persekitaran:Suhu, pengudaraan, habuk, lembapan dan lokasi pemasangan mempengaruhi keperluan terma dan kepungan.
7. Tentukan keperluan perlindungan:Penarafan MCCB dan perlindungan hiliran harus diselaraskan dengan kabel dan peralatan yang disambungkan.
8. Sahkan pengaturan pembumian:Konfigurasi neutral dan pembumian hendaklah mengikut reka bentuk elektrik projek dan peraturan tempatan yang berkenaan.

Pertimbangan ini amat penting kerana transformer boleh kelihatan bersaiz secukupnya di bawah keadaan berjalan biasa tetapi masih mengalami tekanan yang berlebihan jika berbilang motor arus tinggi dimulakan serentak.

Bagaimana Ia Berbanding Dengan Pilihan Transformer Lain?

Pilihan antara jenis kering dan teknologi terendam minyak hendaklah berdasarkan persekitaran pemasangan, kapasiti, keperluan voltan, piawaian yang berkenaan, keperluan penyejukan, ruang yang tersedia dan reka bentuk sistem elektrik keseluruhan.

Bagaimana Ia Dikilangkan dan Diuji?

Bagi perolehan transformer berasaskan projek, kualiti pembuatan hanyalah sebahagian daripada proses. Tafsiran tepat spesifikasi elektrik pelanggan adalah sama penting.

GUANGBIAN mengeluarkan konfigurasi transformer mengikut keperluan projek. Bergantung pada aplikasi, spesifikasi seperti voltan input dan output, kekerapan, susunan penggulungan, reka bentuk kepungan, kaedah penyejukan dan konfigurasi perlindungan boleh dilaraskan.

Proses pengeluaran harus mengesahkan parameter elektrik utama sebelum pembuatan bermula. Ujian kilang kemudiannya boleh dilakukan mengikut spesifikasi teknikal yang dipersetujui dan piawaian yang berkenaan, dengan rekod ujian dan pemeriksaan pihak ketiga tersedia apabila diperlukan oleh projek.

Maklumat penting untuk diberikan apabila meminta sebut harga

• Kapasiti kVA yang diperlukan
• Voltan primer dan sekunder
• 50 Hz atau 60 Hz frekuensi
• Keperluan fasa tunggal atau tiga fasa
• Keutamaan bahan penggulungan
• Konfigurasi sambungan yang diperlukan
• Keadaan pemasangan dalaman atau luaran
• Keperluan perlindungan kandang
• Keperluan penyejukan
• MCCB atau keperluan perlindungan lain
• Jenis beban dan ciri permulaan motor
• Piawaian elektrik tempatan yang berkenaan

Menyediakan butiran ini pada peringkat sebut harga membantu pengeluar membangunkan konfigurasi pengubah yang sepadan dengan projek sebenar dan bukannya bergantung pada model standard generik.

Soalan Lazim

Berapakah voltan keluaran pengubah ini?

Konfigurasi ini menyediakan output fasa tunggal 400V tiga fasa dan 230V. Kombinasi voltan lain boleh dibangunkan mengikut keperluan projek.

Bolehkah beban 400V dan 230V beroperasi dari pengubah yang sama?

ya. Sambungan Delta-Star menyediakan bekalan sekunder tiga fasa dan titik neutral untuk pengedaran fasa tunggal. Beban yang disambungkan mestilah seimbang dengan betul dan kekal dalam kapasiti undian pengubah.

Bagaimanakah kipas penyejuk automatik berfungsi?

Penderia suhu memantau suhu penggulungan. Apabila suhu pratetap dicapai, sistem kawalan mengaktifkan kipas penyejuk untuk meningkatkan pelesapan haba. Suhu kawalan sebenar hendaklah mengikut reka bentuk terma pengubah.

Apakah maksud perlindungan IP43?

IP43 menunjukkan perlindungan terhadap objek asing pepejal yang lebih besar daripada 1 mm dan perlindungan terhadap semburan air di bawah keadaan ujian IPX3 yang berkenaan. Ia tidak boleh ditafsirkan sebagai kalis habuk atau kalis air sepenuhnya.

Adakah 150 kVA cukup untuk tapak pembinaan?

Ia bergantung pada permintaan elektrik tapak yang dikira. Arus permulaan motor, peralatan kimpalan, operasi serentak, beban puncak sementara, faktor kuasa, dan faktor beban semuanya harus dipertimbangkan sebelum mengesahkan kapasiti pengubah yang diperlukan.

Bolehkah pengubah disesuaikan?

ya. Voltan input dan output, kekerapan, konfigurasi sambungan, kepungan, kaedah penyejukan, susunan belitan, dan konfigurasi perlindungan boleh disesuaikan mengikut keperluan elektrik projek.

Perlukan Penyelesaian Transformer Tersuai?

Memilih pengubah yang betul adalah mengenai pemadanan kapasiti elektrik, penukaran voltan, pengasingan, perlindungan, penyejukan dan keadaan pemasangan dengan persekitaran operasi sebenar. Dengan spesifikasi elektrik boleh dikonfigurasikan dan pembuatan berorientasikan projek, GUANGBIAN boleh menyokong pelanggan yang mencari penyelesaian pengubah praktikal untuk industri, pembinaan dan aplikasi pengedaran voltan rendah yang lain. Jika anda merancang projek baharu atau menggantikan unit sedia ada,hubungi kamidengan voltan, kapasiti, kekerapan, jenis beban dan keperluan pemasangan anda untuk membincangkan konfigurasi pengubah yang sesuai dan menerima sebut harga khusus projek.
