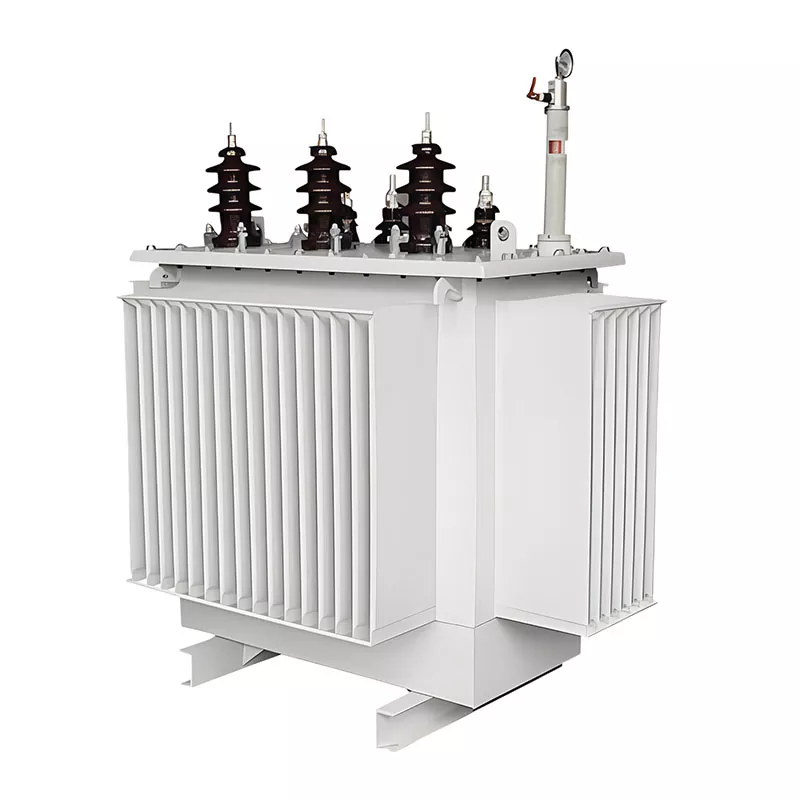

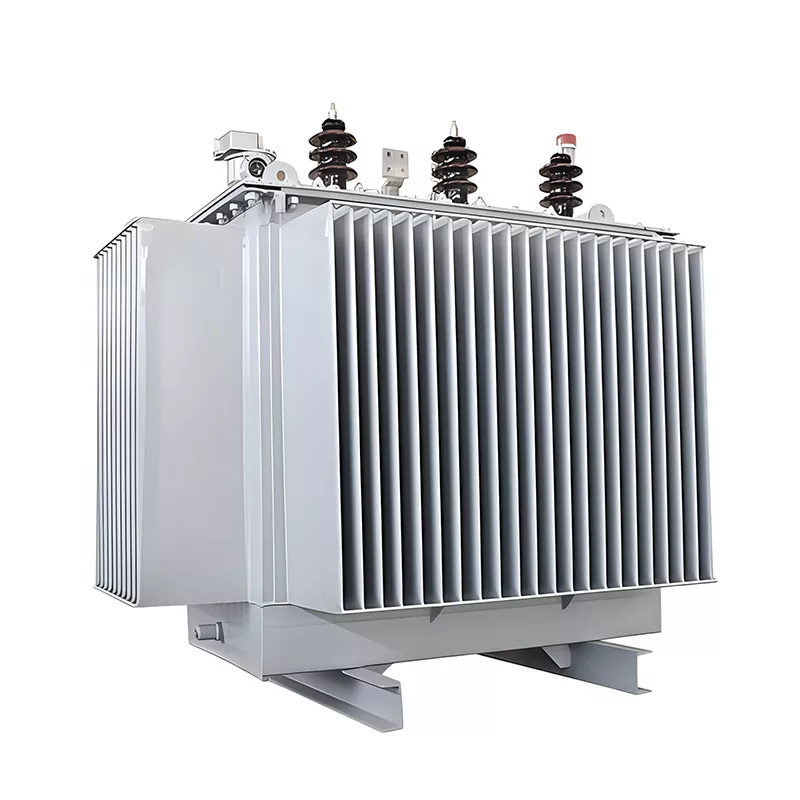

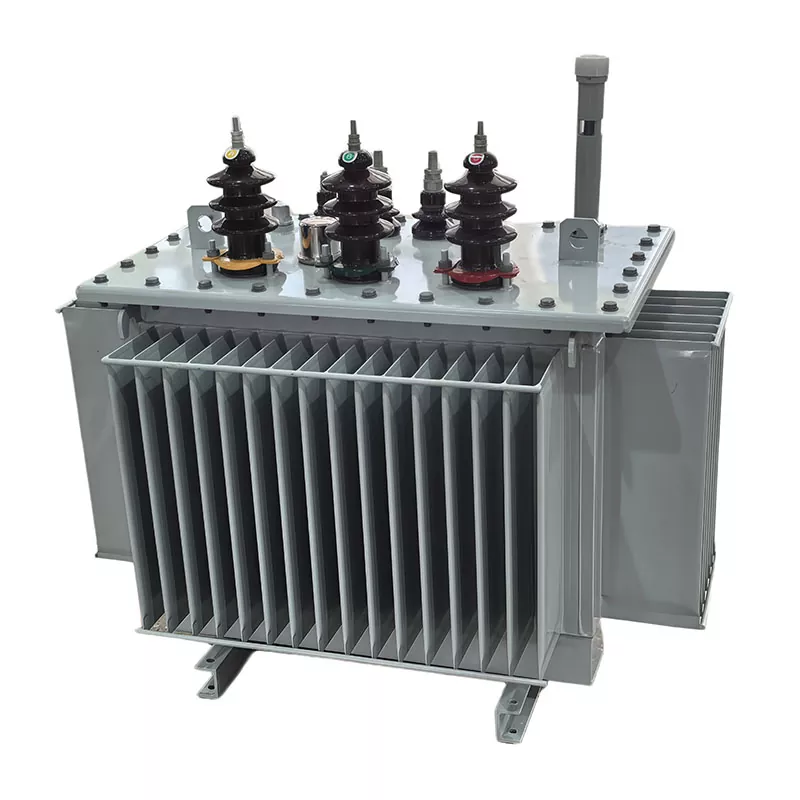

Pengubah Rendam Minyak Gantian

Transformer Rendam Minyak Gantian ialah sejenis pengubah kuasa berisi minyak yang direka khusus untuk menggantikan pengubah sedia ada dalam sistem pengagihan kuasa operasi, biasanya disebabkan oleh peralatan yang semakin tua, kegagalan, pengehadan kapasiti atau keperluan peningkatan kecekapan.

Tidak seperti pengubah yang digunakan dalam pemasangan baharu, pengubah gantian direka bentuk dengan fokus yang kukuh pada keserasian sistem, kebolehtukaran fizikal dan penyepaduan yang lancar dengan infrastruktur elektrik sedia ada.

Definisi Kejuruteraan

Dari perspektif kejuruteraan elektrik, Transformer Rendam Minyak Gantian boleh ditakrifkan sebagai:

Pengubah kuasa direka bentuk atau dioptimumkan mengikut keadaan rangkaian sedia ada—seperti paras voltan, kumpulan vektor, dimensi pemasangan dan profil beban—supaya ia boleh menggantikan secara langsung transformer tenggelam minyak dalam perkhidmatan tanpa pengubahsuaian besar pada sistem asal.

Ciri-ciri Teknikal Utama

Transformer Rendam Minyak Gantian biasa ditakrifkan oleh keperluan teknikal berikut:

Keserasian Voltan:Padan dengan tahap sistem sedia ada seperti 6kV/0.4kV, 10kV/0.4kV, dsb.

Kebolehtukaran Pemasangan:Direka bentuk agar sesuai dengan asas sedia ada, titik masuk kabel dan susun atur pencawang

Padanan Kumpulan Vektor:Biasanya Dyn11 atau sama dengan konfigurasi transformer asal

Penyelarasan Impedans Litar pintas:Biasanya direka dalam julat 5%–8% untuk memastikan kestabilan sistem

Pengoptimuman Prestasi:Boleh meningkatkan kecekapan, mengurangkan kerugian atau meningkatkan prestasi haba berbanding dengan unit yang diganti

Tentukan saiz yang betul dahulu

Berikut ialah contoh: beban semasa anda ialah 800kVA dan anda menambah 400kVA permintaan baharu. Faktor dalam beberapa margin pertumbuhan, dan 1250-1600kVA masuk akal. Jangan hanya melihat nombor hari ini—meninggalkan beberapa ruang kepala sentiasa menjadi pertaruhan yang selamat.

Apabila melakukan pengiraan kapasiti pengubah, ingat parameter ini: aras voltan harus sepadan dengan sistem sedia ada anda (seperti 10kV/0.4kV), kumpulan vektor Dyn11 berfungsi untuk kebanyakan aplikasi komersial dan impedans 5-8% adalah standard. Jika anda tidak pasti, pasukan kilang China GUANGBIAN boleh menyemak persediaan anda dan mengesahkan spesifikasi sebelum pembuatan.

Apa yang perlu disediakan sebelum pertukaran?

Tiga perkara yang perlu diperiksa:

1.Penilaian elektrik — Bolehkah bar bas dan kabel anda mengendalikan arus yang lebih tinggi? Adakah skim perlindungan memerlukan pelarasan?

2.Pemeriksaan struktur — Saiz asas, laluan akses untuk memindahkan unit masuk, keadaan pengudaraan.

3. Penyelarasan utiliti — Peningkatan kapasiti mungkin memerlukan perubahan pada bekalan masuk anda. Dapatkan permit penutupan kuasa diisih lebih awal.

Jika anda merancang projek penggantian transformer, pasukan teknikal GUANGBIAN dari kilang China kami boleh membantu menyemak item ini. Kami telah mengendalikan kes yang serupa di kemudahan pembuatan kami dan mengetahui butiran yang sering diabaikan.

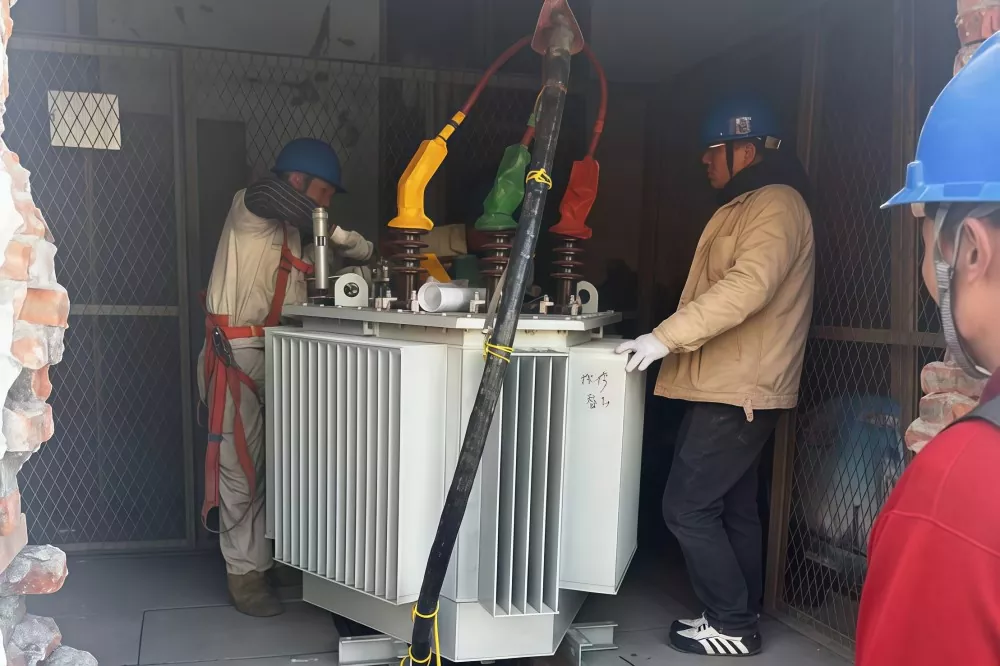

Pemasangan dan pentauliahan

Matikan kuasa → Putuskan sambungan → Keluarkan unit lama → Letakkan pengubah baharu → Pendawaian → Pengujian → Tenaga

Jangan langkau langkah ujian: ujian nisbah pusingan, rintangan penebat, pengesahan kumpulan vektor, pengukuran rintangan. Segala-galanya perlu berlalu sebelum anda menghidupkan suis. Dalam beberapa minggu pertama, perhatikan suhu, dengar bunyi luar biasa, periksa getaran.

Berapa kosnya?

Untuk unit 1250kVA, pengubah itu sendiri menjalankan $25,000–45,000. Dengan pemasangan dan pengubahsuaian, jumlah kos projek mendarat sekitar $35,000–75,000. Jika unit sedia ada anda telah berjalan selama hampir 20 tahun, menggantikannya dengan yang baharu lebih masuk akal daripada menambah unit selari—kurang kerumitan penyelenggaraan, kecekapan yang lebih baik.

Selepas pemasangan, simpan laporan ujian dan lukisan terbina dalam fail. Semak suhu setiap suku tahun, lakukan analisis minyak setiap tahun (untuk jenis berisi minyak). Dengan penjagaan yang betul, peralatan ini harus berjalan lancar selama 20-30 tahun.

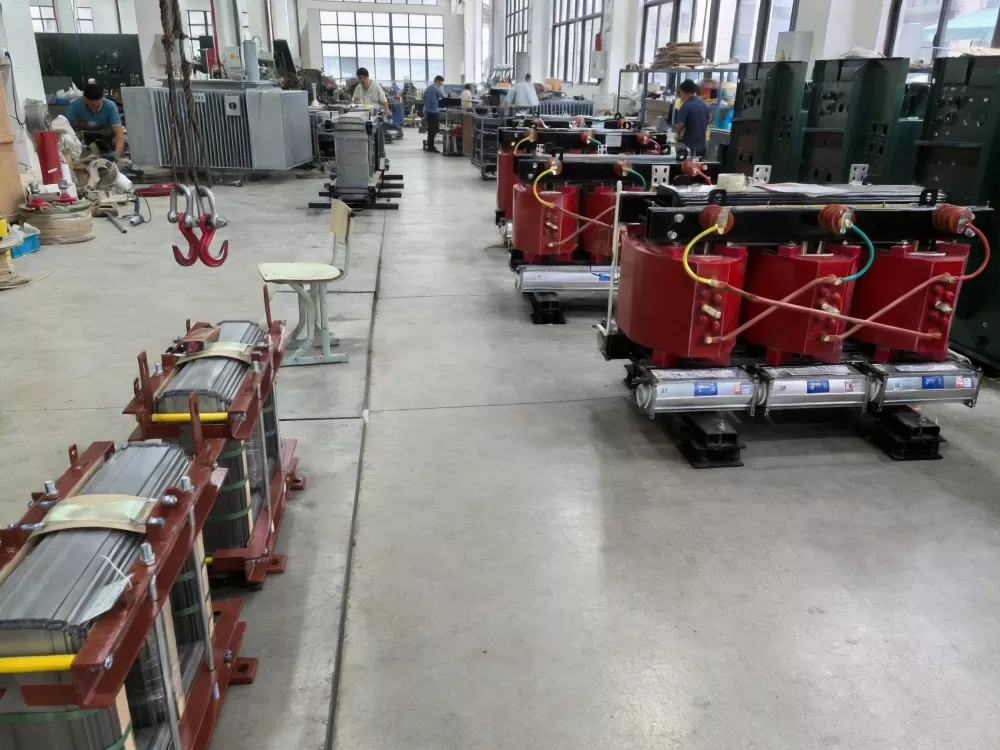

Di kilang China GUANGBIAN, kami mengeluarkan transformer yang dibina untuk jarak jauh. Sama ada anda dalam fasa pemilihan transformer atau memerlukan spesifikasi disemak, pasukan kami boleh membantu.

Perbezaan daripada Transformer Pemasangan Baharu Standard

Soalan Lazim

1. Apakah Transformer Rendam Minyak Gantian?

Ia adalah pengubah terendam minyak yang direka untuk menggantikan pengubah sedia ada dalam sistem kuasa pengendalian. Ia dibina untuk memadankan keadaan elektrik asal supaya sistem boleh terus berjalan dengan pengubahsuaian yang minimum.

2. Bilakah transformer perlu diganti?

Penggantian diperlukan apabila transformer sudah tua (biasanya 15–25+ tahun), kerap gagal, tidak dapat memenuhi permintaan beban semasa atau mempunyai kos penyelenggaraan yang tinggi

3. Bagaimanakah cara saya memilih kapasiti yang betul untuk penggantian?

Kapasiti dipilih berdasarkan beban semasa, pengembangan masa hadapan (biasanya margin 15–25%) dan keadaan sistem seperti tahap voltan dan had pemasangan.

4. Bolehkah pengubah gantian meningkatkan kapasiti?

ya. Unit gantian boleh dinaik taraf kepada kapasiti yang lebih tinggi, tetapi kabel, suis dan sistem perlindungan sedia ada mesti diperiksa untuk keserasian.

5. Apakah yang mesti dipadankan semasa menggantikan transformer?

Parameter utama termasuk nisbah voltan, kumpulan vektor (biasanya Dyn11), impedans (kira-kira 5–8%) dan dimensi pemasangan fizikal.

6. Berapa lama proses penggantian mengambil masa?

Pemasangan dan penggantian biasanya mengambil masa 1–3 hari, bergantung pada keadaan tapak, serta masa tambahan untuk ujian dan pentauliahan.
