Transformer Pengasingan Jenis Kering 150KVA

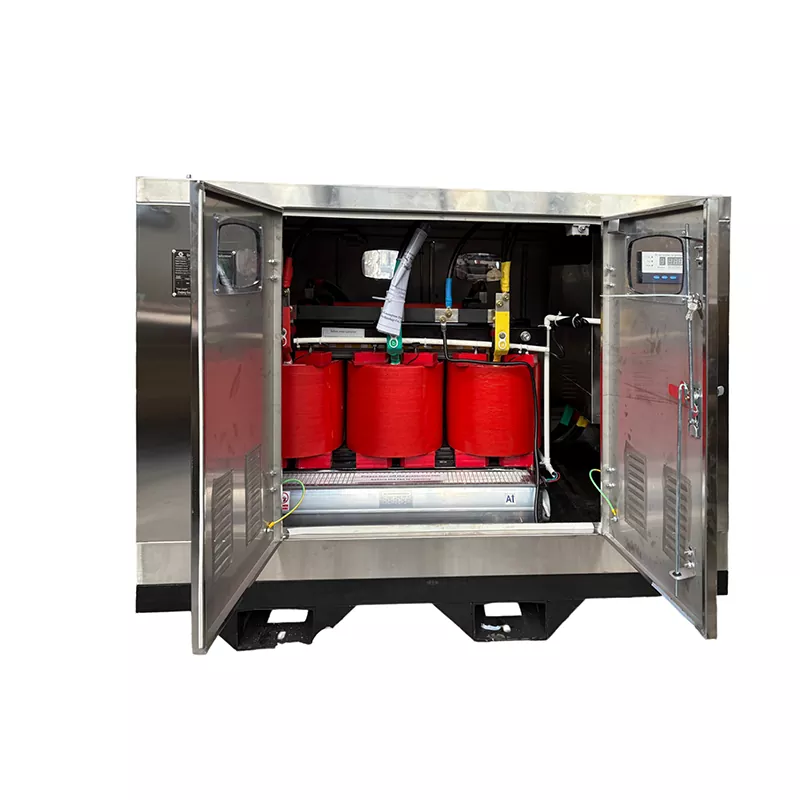

GUANGBIAN mengeluarkan Transformer Pengasingan Jenis Kering 150KVA ini untuk aplikasi yang memerlukan pengasingan elektrik dan pengagihan voltan rendah. Unit yang ditunjukkan di sini dibina untuk projek pembinaan di Arab Saudi dan dikonfigurasikan dengan penutup keluli tahan karat, perlindungan IP43, belitan tembaga penuh, sambungan Delta-Star (Δ-Y), penyejukan kipas automatik dan dua MCCB tambahan.

Bahagian voltan rendah menyediakan kuasa fasa tunggal 400V tiga fasa dan 230V. Ini membolehkan peralatan pembinaan tiga fasa dan beban tambahan satu fasa dibekalkan daripada pengubah yang sama, tertakluk kepada pengiraan beban tapak dan reka bentuk pengagihan elektrik.

Konfigurasi untuk Beban 400V dan 230V

Bekalan tiga fasa 400V boleh digunakan untuk peralatan seperti kren, pembancuh konkrit, mesin kimpalan, pam dan jentera tiga fasa lain. Bekalan 230V sesuai untuk lampu, peralatan pejabat, alat mudah alih, unit penghawa dingin dan beban fasa tunggal yang lain.

Untuk tapak pembinaan, menggunakan satu transformer untuk kedua-dua jenis beban boleh memudahkan susunan pengagihan. Penarafan 150 kVA, bagaimanapun, tidak bermakna bahawa setiap beban yang disambungkan boleh beroperasi serentak pada kuasa plat nama penuh. Pemilihan transformer harus mengambil kira permintaan maksimum tapak, arus permulaan motor, faktor beban, faktor kuasa dan gabungan beban yang dijangkakan.

Transformer menggunakan belitan kuprum penuh. Kuprum mempunyai kerintangan elektrik yang lebih rendah daripada aluminium, jadi kehilangan konduktor boleh dikawal melalui saiz konduktor yang sesuai dan reka bentuk penggulungan. Untuk pemasangan dalam iklim panas, bahan penggulungan hanyalah satu bahagian daripada reka bentuk terma; suhu ambien, sistem penebat, pengudaraan, pemuatan, dan kaedah penyejukan juga perlu dipertimbangkan.

Sambungan Delta-Star (Δ-Y) digunakan untuk belitan primer dan sekunder. Bahagian voltan rendah yang disambungkan dengan Bintang menyediakan titik neutral untuk bekalan fasa tunggal 230V, manakala belitan Delta menyediakan laluan untuk arus harmonik tiga kali ganda untuk beredar dalam belitan. Susunan pembumian neutral hendaklah mengikut reka bentuk elektrik projek dan keperluan tempatan yang berkenaan.

Penyejukan dan Kepungan

Penderia suhu digunakan untuk memantau suhu penggulungan. Apabila suhu pratetap dicapai, kipas penyejuk automatik mula meningkatkan pelesapan haba. Ini berguna untuk pemasangan di mana beban berubah semasa operasi atau di mana suhu ambien agak tinggi.

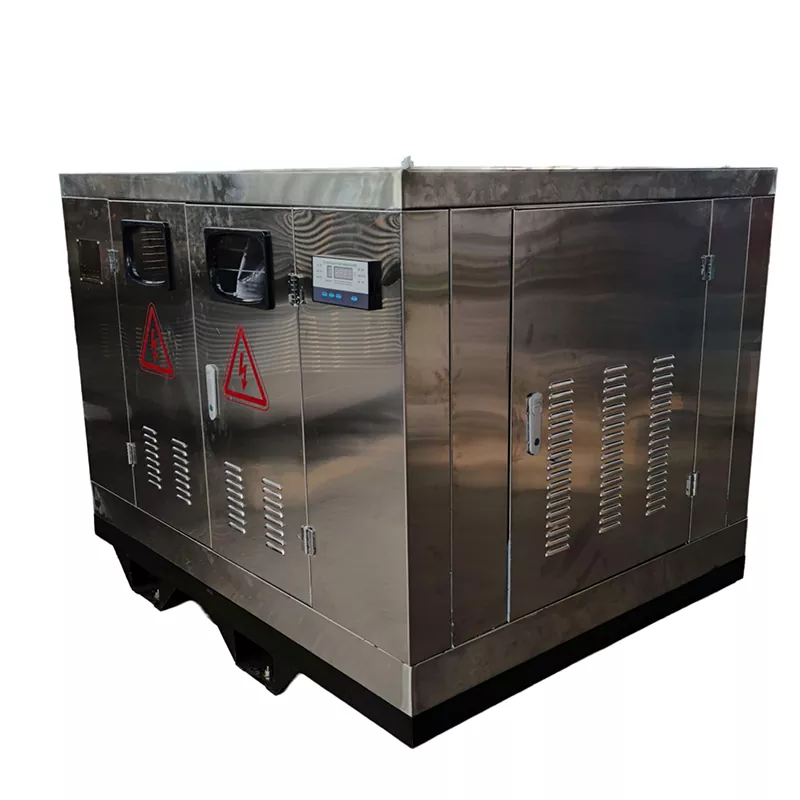

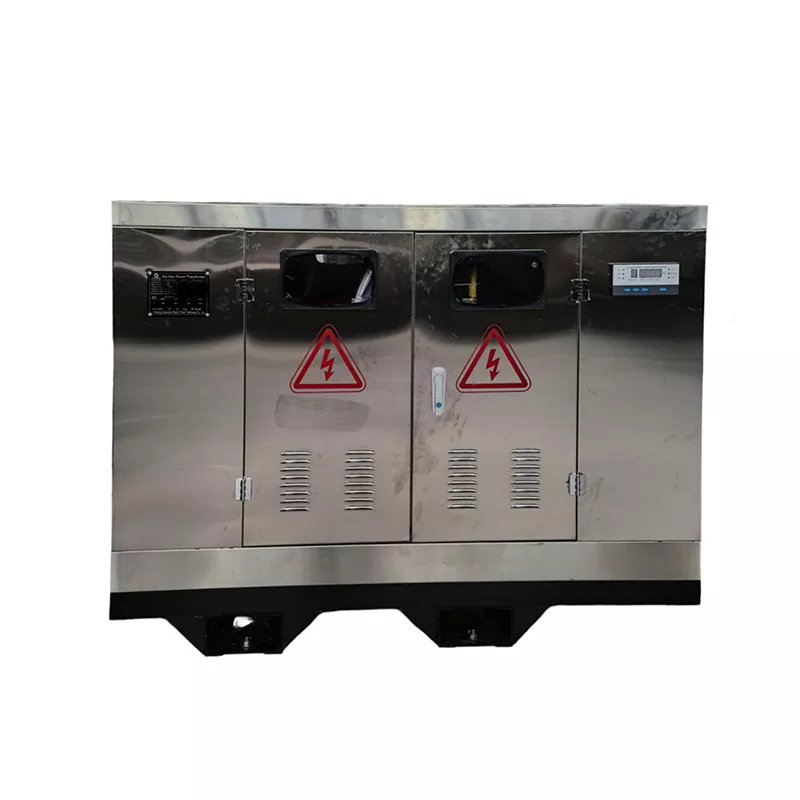

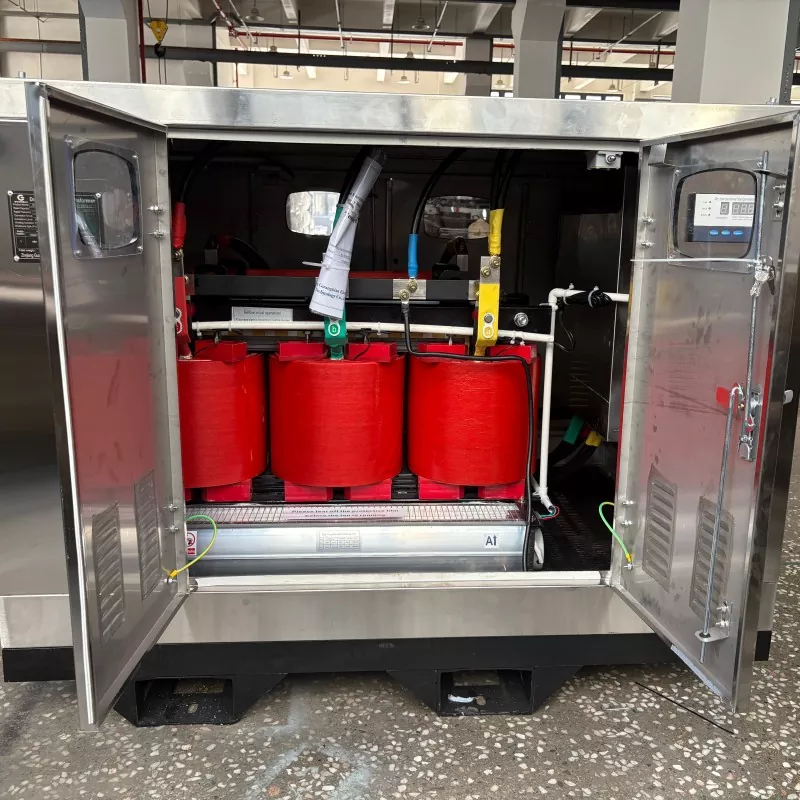

Penutup diperbuat daripada keluli tahan karat dan mempunyai penarafan IP43. Menurut IEC 60529, digit pertama IP43 menunjukkan perlindungan terhadap objek asing pepejal yang lebih besar daripada 1 mm, manakala digit kedua menunjukkan perlindungan terhadap semburan air di bawah syarat yang ditetapkan untuk IPX3. Penarafan memberikan perlindungan untuk persekitaran pemasangan yang dimaksudkan tetapi tidak boleh ditafsirkan sebagai kedap habuk atau kalis air sepenuhnya.

Untuk tapak binaan luaran atau sebahagian terdedah, pemasangan masih harus memberikan perlindungan yang sesuai daripada hujan lebat langsung, air bertakung, pengumpulan habuk yang berlebihan, dan keadaan lain di luar tahap perlindungan yang ditentukan oleh kandang.

Butiran Teknikal dan Pemilihan Projek

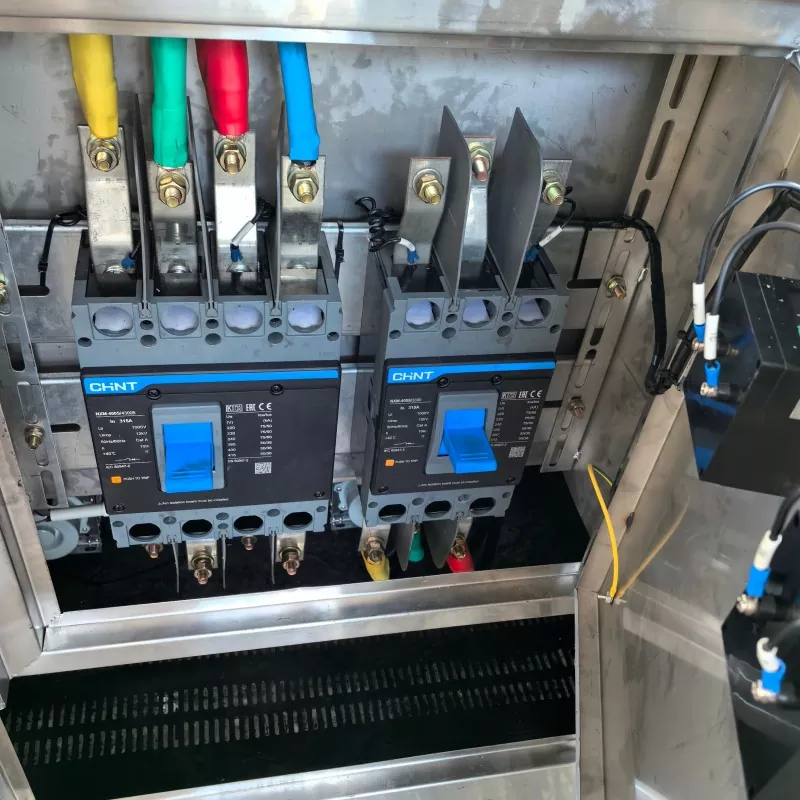

Dua MCCB tambahan menyediakan perlindungan dan pengasingan litar hiliran yang berasingan. Penarafan mereka hendaklah dipilih mengikut peralatan yang disambungkan, saiz kabel, arus yang dijangkakan dan keperluan penyelarasan perlindungan. Ia amat berguna apabila kumpulan beban pembinaan yang berbeza perlu disambungkan kepada pengubah.

Sebelum pengeluaran, voltan masukan, voltan keluaran, kekerapan, konfigurasi fasa, jenis beban, suhu ambien, keperluan kepungan, susunan pembumian dan piawaian elektrik yang berkenaan hendaklah disahkan sebelum pengeluaran. Peralatan yang dipacu motor juga harus dikenal pasti kerana arus permulaan boleh menjejaskan saiz transformer walaupun beban larian biasa kelihatan dalam lingkungan 150 kVA.

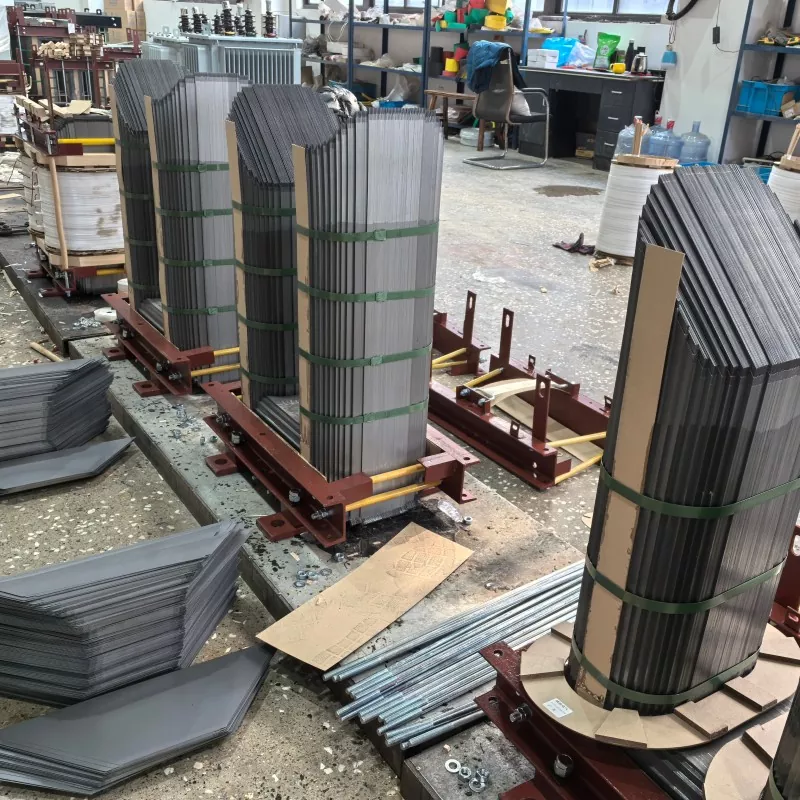

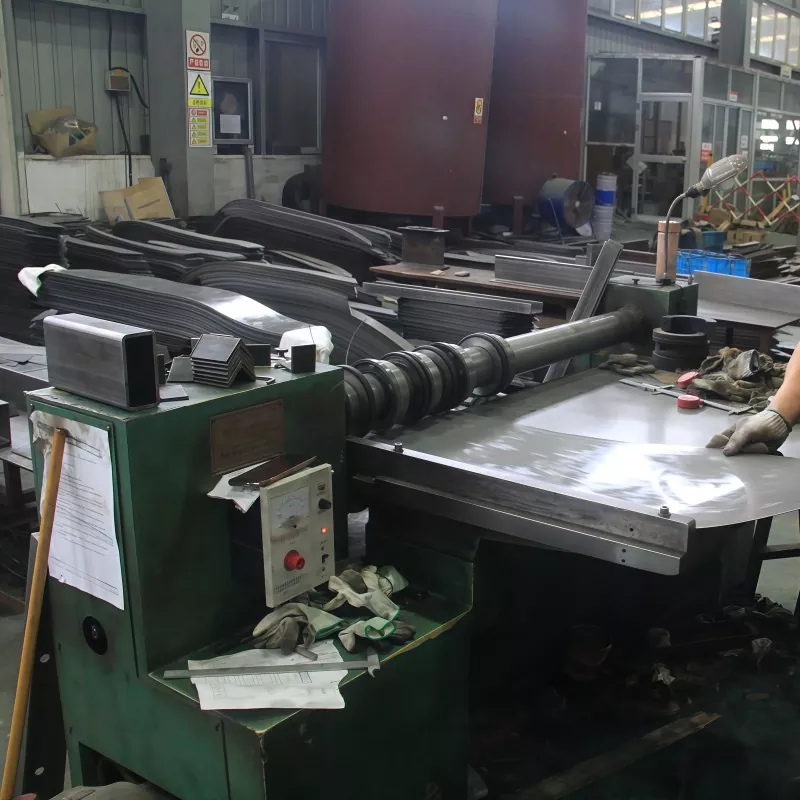

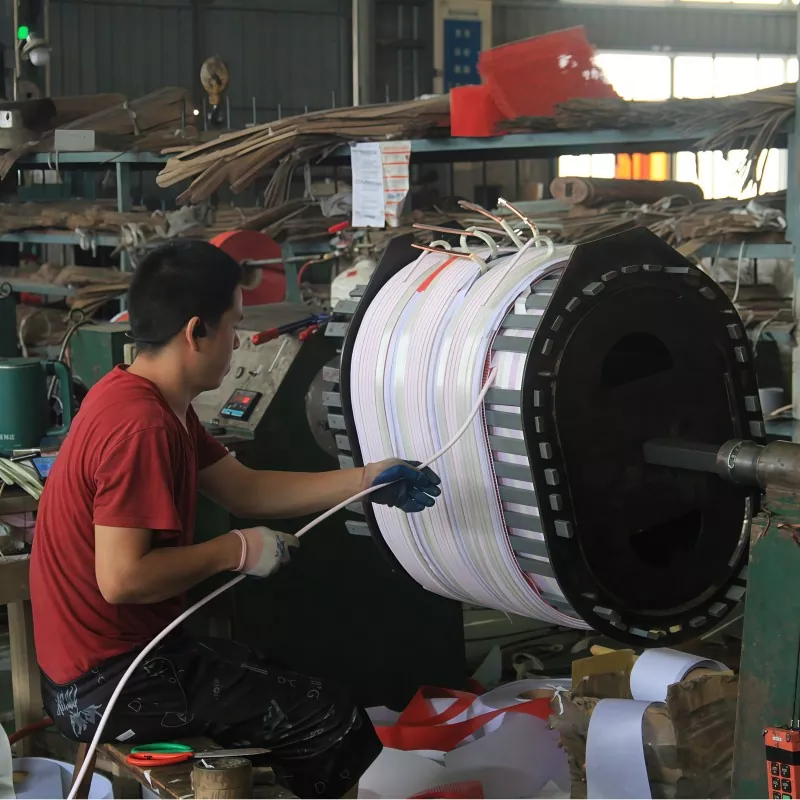

Pembuatan, Pengujian dan Penyesuaian

GUANGBIAN mengeluarkan Transformer Pengasingan Jenis Kering 150KVA mengikut spesifikasi elektrik setiap projek. Untuk konfigurasi ini, keperluan utama termasuk kapasiti 150 kVA, pengedaran sekunder 400V/230V, belitan tembaga, sambungan Delta-Star, kepungan IP43, penyejukan kipas automatik dan MCCB tambahan.

Spesifikasi lain boleh ditukar apabila diperlukan, termasuk voltan input dan output, kekerapan, susunan penggulungan, reka bentuk kepungan, kaedah penyejukan dan konfigurasi perlindungan. Reka bentuk akhir adalah berdasarkan sistem elektrik dan keadaan pemasangan dan bukannya menggunakan konfigurasi yang sama untuk setiap projek.

Ujian kilang dijalankan mengikut spesifikasi teknikal yang dipersetujui dan piawaian yang berkenaan. Rekod ujian dan pemeriksaan pihak ketiga boleh diatur apabila diperlukan oleh projek.

Soalan Lazim

Berapakah voltan keluaran pengubah ini?

Konfigurasi ini menyediakan output fasa tunggal 400V tiga fasa dan 230V. Kombinasi voltan lain boleh dihasilkan mengikut keperluan projek.

Bolehkah beban 400V dan 230V dibekalkan oleh pengubah yang sama?

ya. Sambungan Delta-Star menyediakan bekalan sekunder tiga fasa dan titik neutral untuk pengedaran fasa tunggal. Beban yang disambungkan mesti diagihkan dengan betul dan kekal dalam kapasiti undian pengubah.

Bagaimanakah kipas penyejuk dikawal?

Penderia suhu penggulungan memantau suhu operasi. Apabila suhu pratetap dicapai, sistem kawalan memulakan kipas penyejuk. Suhu kawalan ditetapkan mengikut reka bentuk terma pengubah.

Apakah maksud IP43?

IP43 menunjukkan perlindungan terhadap objek asing pepejal yang lebih besar daripada 1 mm dan perlindungan terhadap semburan air di bawah keadaan ujian IPX3. Ia bukan penutup kalis habuk atau kalis air sepenuhnya.

Adakah 150 kVA sesuai untuk tapak pembinaan?

Ia bergantung kepada beban sebenar. Pengiraan hendaklah termasuk arus operasi biasa serta arus permulaan motor, beban kimpalan, operasi serentak, dan beban puncak sementara yang lain. Kapasiti pengubah hendaklah disahkan daripada jadual beban projek dan bukannya daripada bilangan mesin yang disambungkan sahaja.

Bolehkah pengubah dibuat mengikut spesifikasi lain?

ya. Voltan input dan output, kekerapan, konfigurasi sambungan, kepungan, penyejukan, dan keperluan perlindungan boleh ditentukan mengikut projek. Spesifikasi elektrik yang lengkap hendaklah disahkan sebelum pengeluaran.
