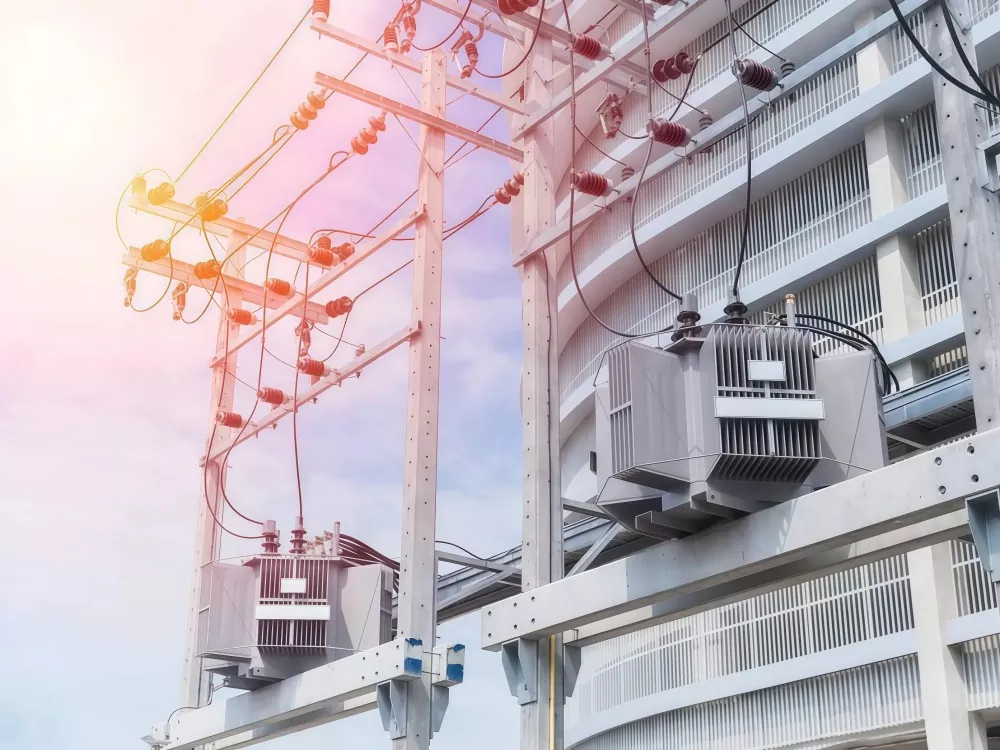

Transformer Operasi Selari

Transformer Operasi Selari merujuk kepada mod operasi di mana dua atau lebih transformer disambungkan ke bas elektrik yang sama dan membekalkan beban biasa secara serentak selepas memenuhi keadaan elektrik tertentu.

Objektif utama adalah:

Meningkatkan kapasiti bekalan kuasa

Meningkatkan kebolehpercayaan sistem

Meningkatkan fleksibiliti operasi

Kurangkan risiko beban lampau pada satu transformer

Konfigurasi ini digunakan secara meluas dalam pencawang, sistem kuasa industri, pusat data, dan kemudahan pembuatan berskala besar.

Kelebihan

(1) Kebolehpercayaan Kuasa yang Lebih Baik

Jika satu transformer gagal, yang lain boleh terus membekalkan kuasa.

(2) Pengembangan Kapasiti Fleksibel

Transformer tambahan boleh ditambah apabila permintaan beban meningkat.

(3) Kecekapan Operasi yang Lebih Tinggi

Transformer boleh dihidupkan/dimatikan berdasarkan keadaan beban, mengurangkan kehilangan tanpa beban.

(4) Penyelenggaraan Lebih Mudah

Transformer individu boleh diservis tanpa penutupan sistem penuh.

(5) Pengoptimuman Kos

Mengelakkan keperluan untuk pelaburan transformer berkapasiti besar tunggal.

Padanan Kumpulan Vektor

Peraturan paling kritikal untuk operasi pengubah selari? Padankan kumpulan vektor anda.

Kumpulan vektor menerangkan sambungan penggulungan menggunakan huruf dan nombor — Dyn11, Yyn0, misalnya. huruf pertama: persediaan belitan voltan tinggi. Huruf kedua: sisi voltan rendah. Nombor menunjukkan anjakan fasa dalam langkah 30 darjah.

Mengapa Ia Penting?

Letakkan dua transformer dengan kumpulan vektor berbeza secara selari, dan voltan sekundernya tidak akan diselaraskan dengan betul. Malah offset fasa 30 darjah mencipta arus beredar antara unit. Arus ini mengalir melalui belitan tetapi membawa sifar beban berguna. Keputusan: terlalu panas, tenaga terbuang.

Kami kerap mendengar isu ini di kilang GUANGBIAN kami di China. Pelanggan menganggap mana-mana dua transformer boleh berjalan bersama - tidak benar. Penyegerakan transformer bermula di sini. Langkau cek ini, dan sambungan selari transformer anda menghasilkan lebih banyak masalah daripada menyelesaikannya.

Contoh: Unit Dyn11 tidak akan berfungsi selari dengan pengubah Yyn0. Perbezaan fasa menyebabkan peredaran teruk arus - tiada jalan di sekelilingnya.

Nasihat Praktikal

Sebelum membeli pengubah kedua untuk Pengubah Operasi Selari, semak kumpulan vektor unit sedia ada anda. Tulis dalam spesifikasi pembelian anda. Apabila memilih peralatan baharu, nyatakan kumpulan vektor yang sepadan dengan jelas. Keserasian bukan pilihan.

Di kilang GUANGBIAN kami, kami telah melihat pelanggan di China menempah transformer tanpa menyemak perkara ini terperinci. Kemudian mereka memanggil, tertanya-tanya mengapa perkongsian beban transformer gagal. Jangan melangkau perkara asas.

Padanan Impedans

Transformer memerlukan nilai impedans yang serupa - biasanya dalam lingkungan 10% antara satu sama lain - untuk pengagihan beban yang betul. Impedans, ditunjukkan sebagai peratusan, menentukan penurunan voltan pada beban penuh.

Jika satu unit mempunyai impedans yang jauh lebih tinggi, ia membawa kurang beban. Yang lain bekerja lebih keras, berjalan lebih panas, lebih cepat haus. Pengeluar pengubah seperti kami sentiasa mengesahkan keserasian impedans apabila memberi nasihat pada berbilang tetapan operasi transformer.

Bagaimana Impedans Mempengaruhi Perkongsian Beban？

Ambil dua transformer dengan nilai impedans yang berbeza:

Transformer	Impedans	Hasil Perkongsian Muatan
Unit A	6%	Mengambil lebih daripada bahagiannya
Unit B	8%	Berjalan di bawah kapasiti

Transformer dengan impedans yang lebih rendah secara semula jadi menarik lebih arus. Ia adalah fizik asas. Hasilnya? Satu unit berfungsi lebih masa manakala yang lain hampir tidak menyumbang — kedua-dua situasi tidak berfungsi dengan baik untuk jangka panjang.

Mendapatkan Padanan yang Betul

Apabila boleh, beli transformer daripada pengilang yang sama, direka untuk Transformer Operasi Selari. Unit daripada kumpulan pengeluaran yang sama biasanya memegang toleransi impedans yang lebih ketat. Pengeluar berbeza? Nyatakan memadankan nilai impedans dengan jelas dalam dokumen pembelian anda.

Asas Perkongsian Muatan

Transformer yang dipadankan mengagihkan beban mengikut kadar penilaiannya. Unit 1000kVA yang dipasangkan dengan unit 500kVA sepatutnya bahagikan beban kira-kira 2:1 — begitulah cara perkongsian beban pengubah berfungsi apabila spesifikasi diselaraskan.

Untuk pelanggan yang membina berbilang sistem operasi transformer, GUANGBIAN kami kilang di China menjalankan semakan ini sebagai amalan standard. Mengesahkan spesifikasi sebelum pemasangan dilakukan minit. Membetulkan bank pengubah selari yang tidak dapat mengimbangi? Itu mengambil masa yang lebih lama.

Faktor yang Mempengaruhi Perkongsian Beban

Nilai Impedans: Unit dengan impedans yang lebih rendah secara semula jadi mengambil lebih banyak beban elektrik. Ini adalah asas kepada bagaimana transformer perkongsian beban berfungsi.
Kedudukan Penukar Ketik: Tetapan ketik yang berbeza mengalihkan nisbah voltan, yang seterusnya mempengaruhi cara arus membahagi antara unit.
Kualiti Sambungan: Sentuhan buruk — sama ada longgar atau rintangan — condongkan pengedaran arus dan buang persediaan selari ke luar keseimbangan.
Kesan Suhu: Suhu operasi mengalihkan galangan sedikit. Itulah sebabnya pemantauan yang konsisten membuahkan hasil.

Pemantauan Pengagihan Beban

Letakkan penderia semasa pada bahagian kedua setiap pengubah untuk melihat dengan tepat berapa banyak beban yang dikendalikan oleh setiap satu. Semak bacaan dengan kerap - kedua-dua unit perlu kekal dalam had penarafan mereka. Inilah yang perlu diperhatikan: jika satu unit meningkat melebihi kapasiti 85% manakala yang lain kekal di bawah 60%, ada sesuatu yang tidak kena dan patut disiasat. Banyak tumbuhan mengkonfigurasi penggera pada ambang ini. Di GUANGBIAN, kami menasihatkan pelanggan untuk mengambil pendekatan ini apabila menggunakan secara selari konfigurasi transformer - mengesan penyelewengan di hadapan berdegup mengejar masalah kemudian.

Penyelarasan Sistem Perlindungan

Menjalankan transformer secara selari bermakna skim perlindungan anda perlu berfungsi pada dua tahap: kerosakan unit individu dan masalah sistem yang lebih luas. Memilih pengeluar yang mendapat ini lebih penting daripada yang anda fikirkan. Pasukan kejuruteraan kami di GUANGBIAN bekerja secara langsung dengan pelanggan untuk membina persediaan perlindungan yang memastikan bank pengubah mereka boleh dipercayai — sama ada pemasangan baharu atau pemasangan semula peralatan lama.

Peranti Perlindungan Penting

Perlindungan Berbeza: Menangkap kerosakan dalaman yang berkembang di dalam belitan atau teras pengubah.

Perlindungan Arus Lebih: Talian pertama anda terhadap litar pintas di hilir dan beban yang berjalan terlalu tinggi terlalu lama.

Perlindungan Sesar Tanah: Apabila arus meninggalkan laluan yang dimaksudkan dan menuju ke bumi, perlindungan ini diaktifkan.
Perlindungan Kegagalan Pemutus: Sandaran yang penting — sekiranya perlindungan utama terlepas panggilan, lapisan kedua ini mengambil kelonggaran dan mengasingkan kesalahan.

Cabaran Penyelarasan

Menjalankan transformer selari bermakna satu kerosakan tidak sepatutnya menghapuskan keseluruhan persediaan. Logik perlindungan perlu pilih pelakon jahat sambil membiarkan askar unit yang baik. Itu memerlukan penyelarasan: pemutus yang paling hampir dengan masalah perlu bertindak sebelum apa-apa huluan terlibat.

Penetapan Pelarasan

Tetapan perlindungan perlu mengambil kira arus peredaran normal semasa operasi. Tetapkan mereka terlalu sensitif, dan anda akan menghadapi perjalanan yang mengganggu. Tetapkan ia terlalu tinggi, dan kesilapan sebenar mungkin tergelincir tanpa mencetuskan perlindungan. Mencapai keseimbangan yang betul memerlukan pengalaman — sesuatu yang diusahakan oleh pasukan kejuruteraan kami di kilang GUANGBIAN di China setiap hari dengan pelanggan.

Isu dan Penyelesaian Biasa

Arus Beredar

Masalah: Transformer menukar arus antara mereka walaupun tanpa beban luaran yang disambungkan.
Penyelesaian: Semak sama ada konfigurasi kumpulan vektor berada dalam harmoni dan nilai impedans sepadan. Kira berdasarkan penarafan sebenar pengubah anda — arus edaran yang melepasi 5-10% daripada angka terkadar bermakna sesuatu dalam persediaan tidak betul.

Ketidakseimbangan Beban

Masalah: Satu pengubah kerap mengambil lebih banyak beban daripada yang sepatutnya.
Penyelesaian: Lihat pada gandingan impedans, tetapan ketik dan betapa kukuhnya sambungan. Memasang reaktor siri boleh tolak belahan itu ke arah sekata.

Gangguan Gangguan

Masalah: Perjalanan berlaku semasa operasi harian, terutamanya apabila beban beralih.
Penyelesaian: Semak semula sama ada skim perlindungan disediakan untuk penyelarasan yang betul. Jangan lupa tenaga inrush — lonjakan singkat itu boleh mencecah 8-12x arus biasa.

Amalan Terbaik Pemasangan

Berpegang pada langkah-langkah ini semasa menyusun sistem:
Padankan panjang kabel dan spesifikasi merentas semua larian selari
Tork setiap sambungan ke spesifikasi — jangan meneka
Uji konfigurasi kumpulan vektor sebelum menggunakan kuasa
Jalankan ujian perkongsian beban yang dipantau sebelum penyerahan penuh
Simpan rekod bertulis tetapan dan data ujian untuk rujukan kemudian

Kilang Kami

Soalan Lazim

S1: Adakah pengubah selari perlu menjadi model yang sama?

Tidak semestinya, tetapi ia mesti sepadan dalam nisbah voltan, impedans dan kumpulan vektor.

S2: Bolehkah transformer dengan kapasiti berbeza beroperasi secara selari?

Ya, tetapi nisbah kapasiti secara amnya tidak boleh melebihi 3:1 untuk memastikan perkongsian beban yang seimbang.

S3: Adakah operasi selari meningkatkan kerugian?

Ia mungkin meningkatkan kehilangan tanpa beban dalam keadaan beban ringan, tetapi kecekapan keseluruhan bertambah baik disebabkan oleh operasi yang fleksibel.

S4: Apakah isu yang paling biasa dalam operasi selari?

Arus peredaran, pengagihan beban tidak sekata, dan fasa tidak padan.

Pengubah Operasi Selari berfungsi dengan baik sebagai strategi pengembangan kapasiti - apabila keperluan teknikal mendapat perhatian yang sewajarnya. Menjajarkan kumpulan vektor, nilai impedans dipadankan, pengagihan beban dirancang dan skema perlindungan diselaraskan - bahagian ini bersama-sama menghasilkan pemasangan yang kukuh. Jurutera yang memahami keperluan ini dengan yakin boleh menentukan, memasang dan mengendalikan bank pengubah selari selama bertahun-tahun perkhidmatan yang boleh dipercayai. GUANGBIAN, pengilang dengan pengetahuan praktikal dari kemudahan pengeluaran China kami, bersedia sebagai rakan kongsi yang memahami perkara yang diperlukan untuk membina sistem yang jauh.
