Ringkasan Artikel:Transformer pengasingan yang dikonfigurasikan dengan betul boleh meningkatkan keselamatan pengagihan kuasa, penyesuaian voltan dan perlindungan peralatan dalam sistem elektrik komersil dan perindustrian. TheTransformer Pengasingan Jenis Kering 50KVA dengan MCCBmenggabungkan pengasingan pengubah, penukaran voltan, perlindungan pemutus litar bersepadu, dan ciri pemasangan praktikal dalam satu penyelesaian padat. Dengan input tiga fasa 415V, keluaran empat wayar tiga fasa 220V, belitan tembaga, penebat Kelas F, pili voltan lima kedudukan, perlindungan IP23 dan MCCB bersepadu, konfigurasi ini direka bentuk untuk aplikasi di mana penghantaran kuasa yang boleh dipercayai dan pemasangan yang dipermudahkan adalah penting.
Jadual Kandungan
Mengapakah Transformer Pengasingan Jenis Kering Penting?
Bagaimanakah MCCB Meningkatkan Perlindungan Transformer?
Bagaimanakah Penukar Paip Lima Kedudukan Meningkatkan Kebolehsuaian Voltan?
Bagaimanakah Reka Bentuk Bersepadu Memudahkan Pemasangan?
Di manakah Transformer Pengasingan 50KVA Boleh Digunakan?
Bagaimanakah Kualiti Transformer Disahkan Sebelum Penghantaran?
Apakah yang Perlu Pembeli Semak Sebelum Memesan?
Mengapa Pilih Konfigurasi Transformer Ini?
Mengapakah Transformer Pengasingan Jenis Kering Penting?
Peralatan elektrik tidak selalu beroperasi di bawah keadaan kuasa yang ideal. Perbezaan voltan antara bekalan utiliti dan peralatan hiliran, gangguan elektrik, dan keperluan untuk pengasingan galvanik semuanya boleh mempengaruhi kebolehpercayaan sistem. Transformer pengasingan jenis kering menyediakan cara praktikal untuk menyesuaikan voltan sambil mencipta pemisahan elektrik antara litar primer dan sekunder.

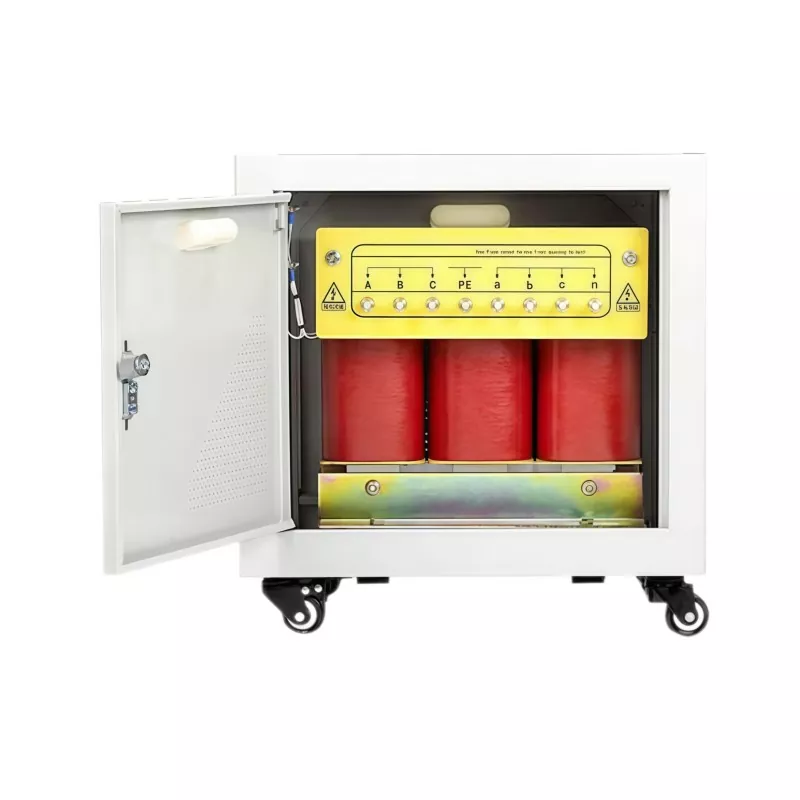

TheTransformer Pengasingan Jenis Kering 50KVA dengan MCCBdaripadaGUANGBIANdireka bentuk sekitar input tiga fasa 415V AC dan output empat wayar 220V tiga fasa. Ini menjadikan unit sesuai untuk aplikasi yang memerlukan bekalan tiga fasa 220V terkawal daripada sumber tiga fasa voltan lebih tinggi.
Tidak seperti transformer yang direndam minyak, reka bentuk jenis kering tidak menggunakan minyak penebat sebagai medium penyejukan dan penebat utamanya. Ini boleh menjadikannya menarik untuk bilik elektrik dalaman, kemudahan komersial, persekitaran pembuatan dan lokasi lain di mana pemasangan yang bersih dan agak mudah diutamakan.
Bagaimanakah MCCB Meningkatkan Perlindungan Transformer?
Salah satu ciri paling praktikal bagi konfigurasi pengubah ini ialah penyepaduan pemutus litar kes acuan (MCCB). Daripada menganggap pengubah dan peralatan pelindung sebagai komponen yang berasingan sepenuhnya, reka bentuk itu menggabungkan peranti perlindungan ke dalam kepungan pengubah.
Unit ini menggunakan MCCB pada bahagian input dan output. Pemutus sisi input disambungkan kepada bekalan 415V, manakala perlindungan sisi output disusun untuk litar sekunder empat wayar tiga fasa.
Pendekatan bersepadu ini boleh memberikan beberapa faedah praktikal:
- Mengurangkan keperluan untuk peralatan perlindungan luaran tambahan.
- Membantu memudahkan sambungan kabel masuk dan keluar.
- Menyediakan perlindungan arus lebih dan litar pintas untuk litar yang berkaitan.
- Mencipta pemasangan transformer yang lebih teratur.
- Dapat mengurangkan kerja-kerja pendawaian dan pemasangan di tapak projek.
- Membenarkan pengubah dan peranti pelindung dikonfigurasikan sebagai satu pemasangan yang diselaraskan.
Bagi pembeli industri, butiran ini penting kerana kerumitan pemasangan boleh mempengaruhi masa projek, keperluan buruh dan kecekapan pentauliahan.
Apakah Spesifikasi Utama?
Memahami konfigurasi elektrik adalah penting sebelum memilih transformer. Jadual berikut meringkaskan spesifikasi utama konfigurasi 50KVA ini.
| Parameter | Spesifikasi |
|---|---|
| Kapasiti Dinilai | 50 KVA |
| fasa | 3 Fasa |
| Voltan Masukan | 415V AC, 3 Fasa |
| Voltan Keluaran | 220V, 3 Fasa 4 Wayar |
| Ketik Kedudukan | 380V / 400V / 415V / 430V / 450V |
| Kekerapan | 50Hz |
| Bahan Penggulungan | Tembaga |
| Kelas Penebat | Kelas F |
| Kenaikan Suhu Berliku | ≤100°C |
| Tahap Kebisingan | <60dB pada 1 meter |
| Perlindungan Kepungan | IP23, Berventilasi |
| Bahan Kepungan | Keluli Tahan Karat |
| Perlindungan | MCCB pada bahagian input dan output |
| Pemantauan | Voltmeter dipasang |
Gabungan spesifikasi ini menjadikan pengubah sesuai untuk projek di mana penukaran voltan, pengasingan elektrik dan perlindungan bersepadu perlu dipertimbangkan bersama dan bukannya dibeli sebagai komponen yang tidak berkaitan.
Bagaimanakah Penukar Paip Lima Kedudukan Meningkatkan Kebolehsuaian Voltan?
Voltan grid sebenar boleh berbeza antara lokasi dan keadaan operasi. Transformer yang direka bentuk di sekitar hanya satu voltan primer tetap mungkin memerlukan pertimbangan tambahan apabila dipasang di kawasan di mana voltan bekalan berbeza daripada nilai nominal.
Model ini menyediakan lima kedudukan paip voltan utama:380V, 400V, 415V, 430V dan 450V. Penukar paip memberi pasukan pemasangan lebih fleksibiliti apabila memadankan pengubah dengan bekalan yang tersedia.
Contohnya, apabila keadaan bekalan sebenar berbeza daripada input 415V standard, paip yang sesuai boleh dipilih untuk membantu mengekalkan voltan sekunder yang dimaksudkan. Ciri ini amat berguna untuk projek di mana keadaan voltan bekalan perlu dipertimbangkan semasa pemilihan transformer.
Walau bagaimanapun, penukar paip adalah jenis yang tidak bertenaga. Transformer mesti dimatikan sepenuhnya sebelum menukar kedudukan paip. Ia tidak boleh dilaraskan semasa pengubah dihidupkan.
Bagaimanakah Reka Bentuk Bersepadu Memudahkan Pemasangan?
Pemasangan transformer bukan sahaja mengenai spesifikasi elektrik. Penghalaan kabel, peralatan pelindung, kebolehcapaian, pembinaan kepungan dan pentauliahan semuanya boleh menjejaskan hasil projek akhir.
Konfigurasi MCCB bersepadu mengurangkan jumlah peralatan berasingan yang mungkin diperlukan di sekeliling pengubah. Pendawaian kilang antara pengubah dan pemutus pelindungnya juga boleh membantu mengurangkan jumlah pendawaian medan yang diperlukan semasa pemasangan.
Kepungan keluli tahan karat berventilasi dan bertaraf IP23. Unit ini juga menggunakan pemutus pusing yang boleh dikunci dengan brek, yang boleh menjadikan kedudukan dan pergerakan lebih mudah semasa aktiviti pemasangan atau penyelenggaraan.
Voltmeter yang dipasang di hadapan menyediakan cara yang mudah untuk memerhati voltan pada petak voltan rendah. Ini berguna semasa pentauliahan dan pemeriksaan rutin kerana pengendali boleh menyemak voltan yang ditunjukkan tanpa memerlukan susunan pemeteran luaran yang berasingan.
Di manakah Transformer Pengasingan 50KVA Boleh Digunakan?
Kapasiti 50KVA sesuai untuk kebanyakan aplikasi elektrik berskala sederhana di mana bekalan tiga fasa terkawal diperlukan. Kesesuaian sebenar hendaklah sentiasa disahkan terhadap beban yang disambungkan, arus permulaan, kitaran tugas, keadaan persekitaran dan keperluan elektrik tempatan.
Persekitaran aplikasi biasa boleh termasuk:
- Kemudahan pengeluaran perindustrian
- Bangunan komersial
- Bilik elektrik kilang
- Sistem automasi dan kawalan
- Bekalan kuasa jentera
- Peralatan yang memerlukan pengasingan elektrik
- Bengkel dan kemudahan pemprosesan
- Sistem pengedaran elektrik yang memerlukan penukaran 415V-ke-220V
Untuk projek dengan peralatan sensitif, pengubah harus dinilai sebagai sebahagian daripada sistem pengagihan kuasa yang lengkap dan bukannya dianggap sebagai komponen terpencil.
Bagaimanakah Kualiti Transformer Disahkan Sebelum Penghantaran?
Prestasi pengubah sangat bergantung pada kualiti penggulungan, integriti penebat, ketepatan nisbah elektrik dan ketekalan pembuatan keseluruhan. Atas sebab ini, ujian harus menjadi bahagian penting dalam penilaian pembekal.
Menurut maklumat produk, GUANGBIAN menggunakan bangku ujian pengubah bersepadu sebelum penghantaran. Proses ujian termasuk pemeriksaan yang berkaitan dengan rintangan belitan, nisbah lilitan, rintangan penebat, kehilangan tanpa beban dan peraturan voltan.
Proses pembuatan juga mengikut keperluan ujian berasaskan IEC untuk unit yang dihantar. Pendekatan ujian yang didokumenkan memberikan pembeli bukti teknikal yang berguna apabila menyemak peralatan sebelum pemasangan.
Untuk pesanan tersuai, pembeli juga boleh membincangkan keperluan pemeriksaan dan spesifikasi khusus projek dengan pengilang sebelum pengeluaran. Ini amat penting apabila pengubah mesti memenuhi persekitaran pemasangan atau konfigurasi sistem elektrik tertentu.
Apakah yang Perlu Pembeli Semak Sebelum Memesan?
Memilih pengubah berdasarkan hanya pada penarafan KVAnya boleh membawa kepada konfigurasi yang tidak sesuai. Pasukan perolehan harus menyemak keperluan elektrik dan mekanikal yang lengkap sebelum mengesahkan pesanan.
Perkara utama untuk mengesahkan termasuk:
- Voltan utama:Sahkan konfigurasi voltan dan fasa bekalan yang tersedia.
- Voltan sekunder:Sahkan bahawa voltan keluaran sepadan dengan peralatan yang disambungkan.
- Kapasiti beban:Kira beban berterusan dan puncak yang dijangkakan daripada bergantung hanya pada penilaian peralatan nominal.
- Kekerapan:Sahkan sama ada projek memerlukan 50Hz, 60Hz atau frekuensi lain.
- Perlindungan:Semak spesifikasi MCCB dan tentukan sama ada perlindungan huluan atau hiliran tambahan diperlukan oleh peraturan tempatan.
- Persekitaran pemasangan:Sahkan sama ada perlindungan IP23 mencukupi untuk lokasi yang dimaksudkan.
- Pelarasan voltan:Pertimbangkan sama ada penukar pili berbilang kedudukan bermanfaat untuk keadaan grid tempatan.
- Dokumentasi:Minta lukisan teknikal, laporan ujian, maklumat pendawaian dan dokumen lain yang diperlukan untuk kelulusan projek.
Untuk projek antarabangsa, ia juga berguna untuk menjelaskan dimensi penghantaran, pembungkusan, keperluan pemasangan, piawaian yang berkenaan dan prosedur pentauliahan sebelum pengeluaran bermula.
Soalan Lazim
Bolehkah penukar paip dilaraskan semasa pengubah beroperasi?
Tidak. Penukar pili ialah jenis yang dinyahtenagakan dan hanya perlu dilaraskan selepas pengubah dimatikan sepenuhnya. Prosedur keselamatan elektrik yang betul hendaklah sentiasa dipatuhi sebelum menukar kedudukan paip.
Adakah pengubah termasuk MCCB pada kedua-dua belah?
ya. Konfigurasi ini menyepadukan MCCB ke dalam kepungan pengubah, dengan perlindungan disediakan pada bahagian input dan output. Susunan pemutus yang tepat hendaklah disahkan terhadap keperluan elektrik projek sebelum membuat pesanan.
Adakah kotak pengedaran yang berasingan masih diperlukan?
Dalam banyak pemasangan, MCCB bersepadu boleh mengurangkan keperluan untuk kepungan perlindungan yang berasingan. Walau bagaimanapun, kod elektrik tempatan dan reka bentuk pengedaran keseluruhan mungkin memerlukan perlindungan tambahan atau peralatan pensuisan.
Adakah pengubah 50KVA ini sesuai untuk pemasangan luar?
Kepungan diberi penarafan IP23 dan bertujuan untuk lokasi tertutup atau berbumbung yang sesuai. Untuk persekitaran luar yang terdedah sepenuhnya yang melibatkan hujan lebat, habuk atau keadaan teruk lain, tahap perlindungan kepungan yang lebih tinggi mungkin lebih sesuai.
Apakah jenis bahan penggulungan yang digunakan?
Transformer menggunakan belitan kuprum. Kuprum dipilih secara meluas untuk belitan pengubah kerana kekonduksian elektrik dan kesesuaiannya untuk penghantaran kuasa yang boleh dipercayai.
Bolehkah pengubah disesuaikan?
ya. Konfigurasi pengubah boleh dibincangkan mengikut keperluan projek, termasuk parameter elektrik, pengaturan perlindungan, tetapan paip, keperluan kepungan dan pertimbangan khusus aplikasi lain.
Mengapa Pilih Konfigurasi Transformer Ini?
Transformer yang direka dengan baik harus melakukan lebih daripada menukar voltan. Ia harus sesuai dengan sistem elektrik, memudahkan pemasangan, menyediakan perlindungan yang sesuai, dan kekal praktikal untuk operasi jangka panjang. TheTransformer Pengasingan Jenis Kering 50KVA dengan MCCBmenggabungkan kapasiti tiga fasa 50KVA, penukaran voltan 415V-ke-220V, belitan tembaga, penebat Kelas F, pelarasan voltan lima kedudukan, MCCB bersepadu, pembinaan kepungan keluli tahan karat IP23, pemantauan voltan dan ujian kilang ke dalam satu penyelesaian kejuruteraan.
Bagi pembeli yang mencari pengeluar pengubah China yang mampu membekalkan penyelesaian pengubah pengasingan jenis kering tersuai, GUANGBIAN menyediakan pilihan praktikal untuk projek yang memerlukan perlindungan bersepadu dan konfigurasi khusus aplikasi. Jika anda menilai spesifikasi, merancang pemasangan elektrik baharu atau membandingkan pembekal pengubah, semak semula Transformer Pengasingan Jenis Kering 50KVA dengan MCCB dan bincangkan keperluan projek anda secara terus dengan pengilang. Untuk spesifikasi voltan, konfigurasi MCCB, keperluan kepungan, dokumen ujian atau penyelesaian pengubah tersuai,hubungi kamiuntuk menerima bimbingan teknikal dan penyelesaian yang sepadan dengan aplikasi anda.
